ASOCIANDO IOS A GNS3

1. DESCARGAMOS LOS IOS

IOS 2691

IOS 3725

IOS 7200

LO AGRUPAMOS EN UNA CARPETA, EN ESTE CASO LA CARPETA TIENE NOMBRE DE IOS EN LA CARPETA DONDE SE INSTALO GNS3, PARA ESTE CASO EN C:\Program Files\GNS3.

2. ABRIMOS GNS3, LUEGO CLIC EN “EDIT” > “IOS images and hypervisors”.

3. HACEMOS CLIC EN EL BOTÓN MARCADO EN EL CUADRO ROJO.

4. UBICAMOS LA CARPETA IOS, QUE ESTÁ EN C:\Program Files\GNS3 Y SELECCIONAMOS – PARA ESTE CASO – EL IOS 2691.

5. CLIC EN “SAVE”.

6. CLIC EN “CLOSE”

7. Y VERIFICAMOS HACIENDO CLIC EN LA FIGURA DEL ROUTER Y EN EL PUNTO 10 OBSERVAMOS QUE EL IOS 2691 ESTÁ AGREGADO Y LISTO PARA USAR. PARA LOS IOS 3725 Y 7200 SE SIGUEN LOS MISMOS PROCEDIMIENTOS ANTES UTILIZADOS.

8. ARRASTRAMOS LA IMAGEN DEL ROUTER 2691 AL ESPACIO DE TRABAJO.

9. CLIC DERECHO EN LA IMAGEN Y LUEGO EN “START”.

10. CLIC EN “IDLE PC”

11. LUEGO CLIC EN “APPLY” Y EN “OK”.

12. DE NUEVO CLIC DERECHO EN EL ROUTER Y LUEGO EN “CONSOLE”

13. Y FINALMENTE NOS DEBE APARECER LA CONSOLA.

NOTA: PARA AGREGAR INTERFACES, ANTES DE REALIZAR LOS PASOS ANTERIORES, DAMOS CLIC DERECHO EN EL ROUTER.

HACEMOS CLIC EN R1 Y LUEGO EN LA PESTAÑA “SLOTS”.

ELEGIMOS EL TIPO DE INTERFAZ Y LUEGO APLICAMOS Y CLIC EN OK.

Y ESTO FUE TODO CON RESPECTO A GNS3 Y VIRTUAL BOX.

AGREGANDO MÁQUINA VIRTUAL A GNS3  .....IV

1. CLIC EN EDIT > PREFERENCES > VIRTUALBOX

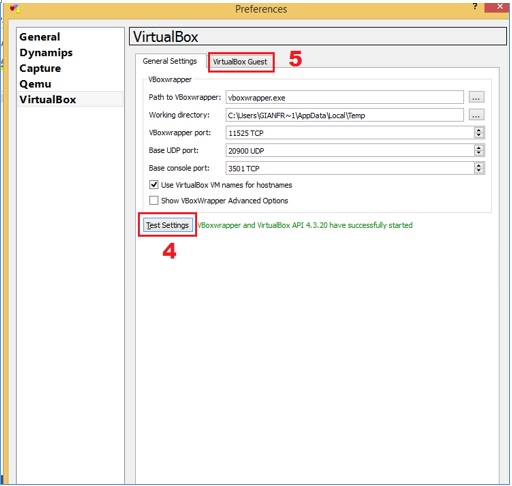

2. CLIC EN “TEST SETINGS” Y LUEGO EN “VIRTUALBOX GUEST”.

3. EN LA LISTA NOS MUESTRA LAS MÁQUINAS VIRTUALES INSTALADAS EN VIRTUALBOX, PARA NUESTRO CASO ELEGIREMOS “WINDOWS XP”.

4. EN EL PUNTO 6 ASIGNAMOS UN NOMBRE, ESTABLECEMOS EL NÚMEROS DE NICs . LUEGO DAMOS CLIC EN “SAVE”.

5. CLIC EN “APPLY” Y LUEGO EN “OK”.

VAMOS A USAR UN EJEMPLO PARA USAR NUESTRA MÁQUINA VIRTUAL.

HACEMOS LOS PASOS RESALTADOS CON COLOR ROJO 1 Y 2 DE LA SIGUIENTE IMAGEN.

LUEGO ELEGIMOS LA MÁQUINA VIRTUAL, PARA ESTE CASO WINDOWS Y LUEGO EN OK.

UNIMOS LA INTERFAZ DEL ROUTER CON LA TARJETA DE RED DE NUESTRA MÁQUINA, EN LA SIGUIENTE IMAGEN TIENE DOS TARJETAS DE RED.

QUEDARÍA DE LA SIGUIENTE MANERA.

LUEGO HACEMOS CLIC DERECHO SOBRE LA MÁQUINA Y DESPUÉS CLIC EN “START”. Y ESPERAMOS QUE NUESTRA MÁQUINA SE EJECUTE.

Y HACIENDO PRUEBAS.

ENLAZANDO VIRTUALBOX CON GNS3 ... III

DESCARGAMOS Y COPIAMOS EL ARCHIVO “vboxwrapper” EN LAS CARPETAS DONDE SE INSTALO VIRTUALBOX Y GNS3, EN MI CASO AMBOS ESTÁN EN LAS SIGUIENTES DIRECCIONES: C:\Program Files\Oracle\VirtualBox Y C:\Program Files\GNS3 RESPECTIVAMENTE.

 COPIAMOS EL ARCHIVO “vboxwrapper” EN C:\Program Files\Oracle\VirtualBox.

 Y COPIAMOS EL ARCHIVO “vboxwrapper” EN C:\Program Files\GNS3. REEMPLAZAMOS EL ARCHIVO EXISTENTE.

CLIC EN CONTINUAR

UNA VEZ HECHO LOS PASOS ANTERIORES, ABRIMOS GNS3 Y HACEMOS CLIC EN “PREFERENCES”. (NOTA LAS VENTANAS EMERGENTES QUE NOS APARECEN AL ABRIR GNS3 SIMPLEMENTE LAS CERRAMOS, NO HAY QUE ACTUALIZAR NADA)

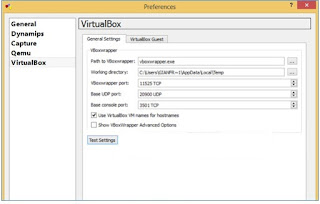

APARECE UNA VENTANA COMO SE MUESTRA:

CLIC EN VIRTUALBOX Y LUEGO EN “Test Settings”.

Y DEBE APARECER EL SIGUIENTE MENSAJE TAL COMO SE MUESTRA.

Y ESO ES TODO.

INSTALAR VIRTUAL BOX .... II

Descargamos el instalador de VIRTUALBOX y hacemos clic en VirtualBox-4.3.20-96997-Win.

Y seguimos con la secuencia de las siguientes imágenes.

Y eso es todo, en la siguiente publicación, enlazaremos VIRTUALBOX con GNS3.

INSTALAR GNS3 ... I

1. Descargar y abrir el archivo GNS3-0.8.4-all-in-one.

2. Seguimos la secuencia de las siguientes imágenes.

En el mismo proceso de instalación, nos pedirá instalar WinPcap y procedemos a instalarlo.

En el mismo proceso de instalación, nos pedirá instalar WIRESHARK y procedemos a instalarlo

Finalizada la instalación de WIRESHARK, continuamos con la instalación de GNS3.

 Ingresamos un correo electrónico para obtener novedades y finalizamos la instalación.

Y eso es todo, ahora en el siguiente tutorial instalaremos VIRTUALBOX. Si bien hay versiones recientes de GNS3 y VIRTUALBOX, en mí caso, utilizo estas versiones pues me dan más estabilidad a la hora de usarlos y no tengo ningún problemas, pues con las versiones actuales he tenido muchos inconvenientes.
